VOCs無組織排放廢氣收集係統設計要點分析

生態環境部在2019年6月份發布《揮發性有機物無組織排放控製標準》（GB 37822-2019）標準，該標準對VOCs無組織排放收集的基本要求，VOCs廢氣收集處理係統應與生產工藝設備同步運行，VOCs廢氣收集處理係統發生故障或檢修時，對應的生產工藝設備應停止運行，待檢修完畢後同步投入使用；生產工藝設備不能停止運行或不能及時停止運行的，應設置廢氣應急處理設施或采取其他替代措施。

其法律依據即為《大氣法》第45條“產生含揮發性有機物廢氣的生產和服務活動，應當在密閉空間或者設備中進行，並按照規定安裝、使用汙染防治設施；無法密閉的，應當采取措施減少廢氣排放。”

現在，我們來看看GB37822標準中對VOCs無組織排放廢氣收集係統的要求，具體要求如下：

（1）企業應考慮生產工藝、操作方式、廢氣性質、處理方法等因素，對VOCs廢氣進行分類收集。

注：“通風生產設備、操作工位、車間廠房等應在符合安全生產、職業衛生相關規定的前提下，根據行業作業規程與標準、工業建築及潔淨廠房通風設計規範等的要求，采用合理的通風量。”

（2）廢氣收集係統排風罩（集氣罩）的設置應符合GB/T 16758的規定。采用外部排風罩的，應按GB/T 16758、AQ/T 4274-2016規定的方法測量控製風速，測量點應選取在距排風罩開口麵最遠處的VOCs無組織排放位置，控製風速不應低於0.3m/s。那麽，這兩個標準對VOCs無組織排放廢氣收集的控製點及控製風速有什麽特別要求及定義。

現行標準：《排風罩的分類及技術條件》GB/T16758-2008中3.7、3.9如下：

① 3.7 控製點：有害物放散直到耗盡最初能量，放散速度降低到環境中無規則氣流速度大小時的位置。

② 3.9 控製風速：將控製點處的有害物質吸入罩內所需要的最小風速。

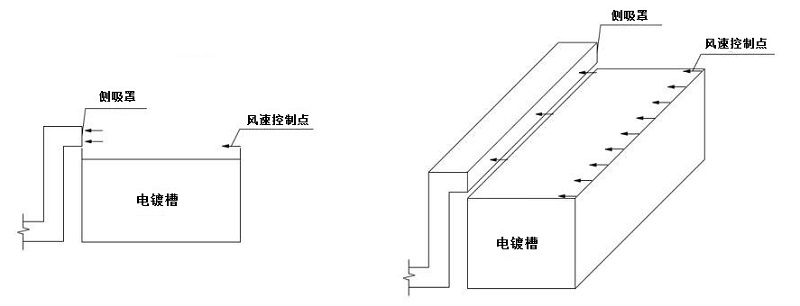

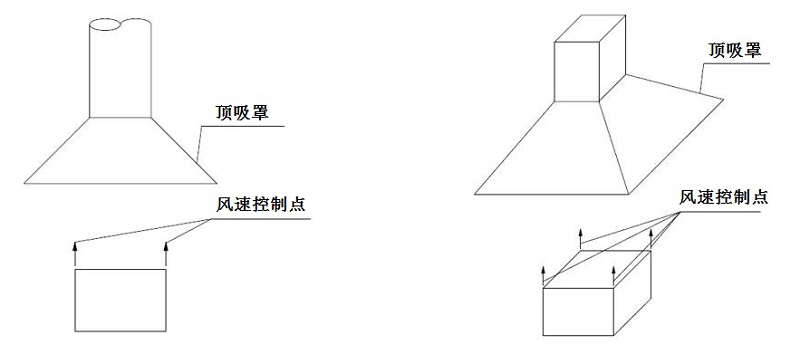

如常見的集氣罩的控製點如下：

（3）廢氣收集注意事項

① 廢氣風管不應同時包含局部排風係統與整體收集係統。

② 設置有采暖和空調的車間，廢氣宜優先采用局部收集措施。

③ 廢氣收集的管路係統應設置用於風量平衡調試閥門。

④ 廢氣收集係統應避免橫向氣流幹擾。

（4）廢氣收集係統的輸送管道應密閉。廢氣收集係統應在負壓下運行，若處於正壓狀態，應對輸送管道組件的密封點進行泄漏檢測，泄漏檢測值不應超過500μmol/mol，亦不應有感官可察覺泄漏。泄漏檢測頻次、修複與記錄的要求按照GB37822標準中的第8章規定執行。
